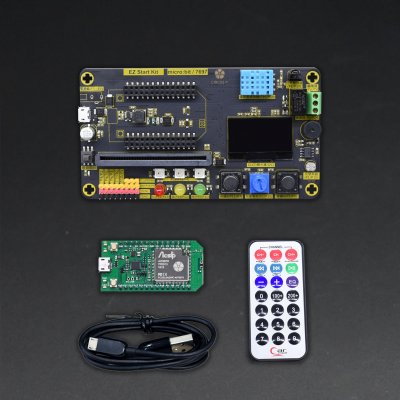

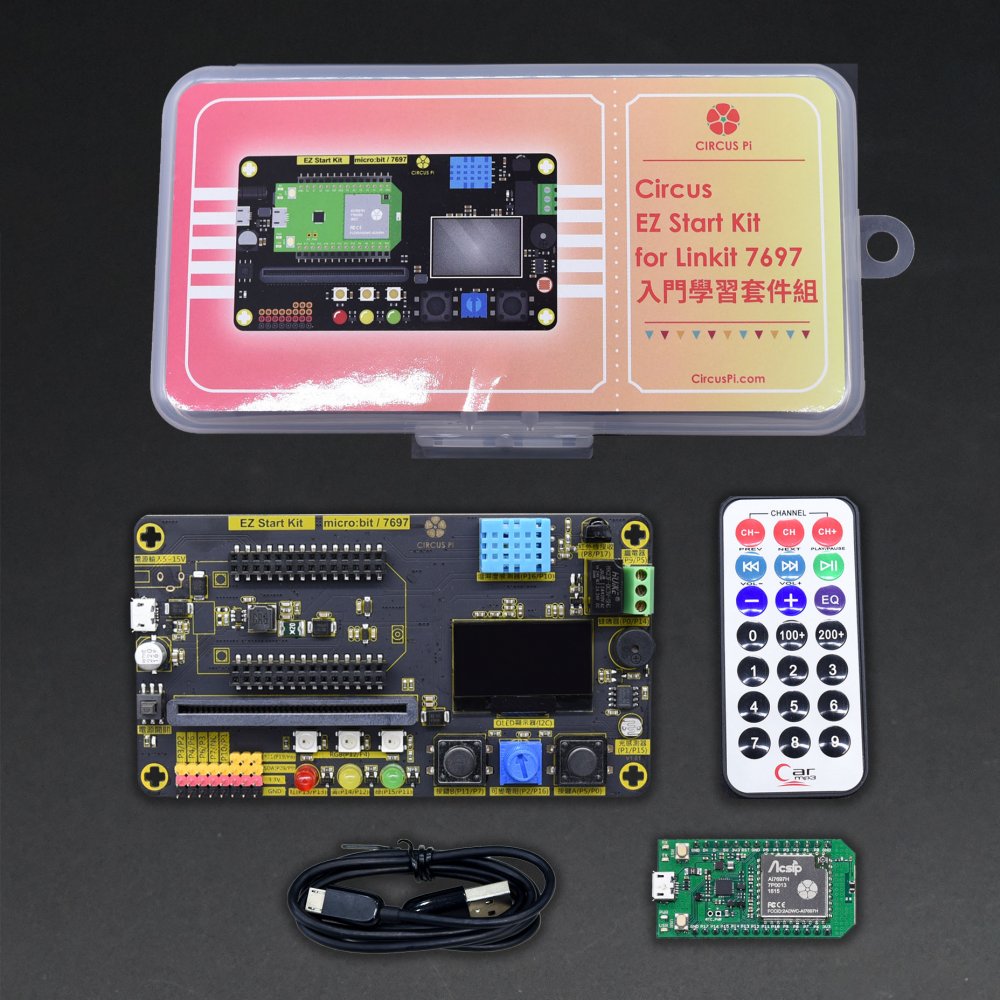

Circus Ez Start Kit for Linkit 7697 入門學習套件組

支援LinkIt7697及micro:bit雙主板

淩耀電子有限公司
iCShop & CIRCUS Pi

官方網站 粉絲專頁

#STEAM

產品亮點

支援雙主板

LinkIt7697及micro:bit

1.3吋OLED

螢幕有更高顯示變化

10種實驗項目

提供範例程式、文章及影片,上手學習更輕鬆

不需連接杜邦線

減少因線路連接錯誤造成主板的損壞率

產品簡介

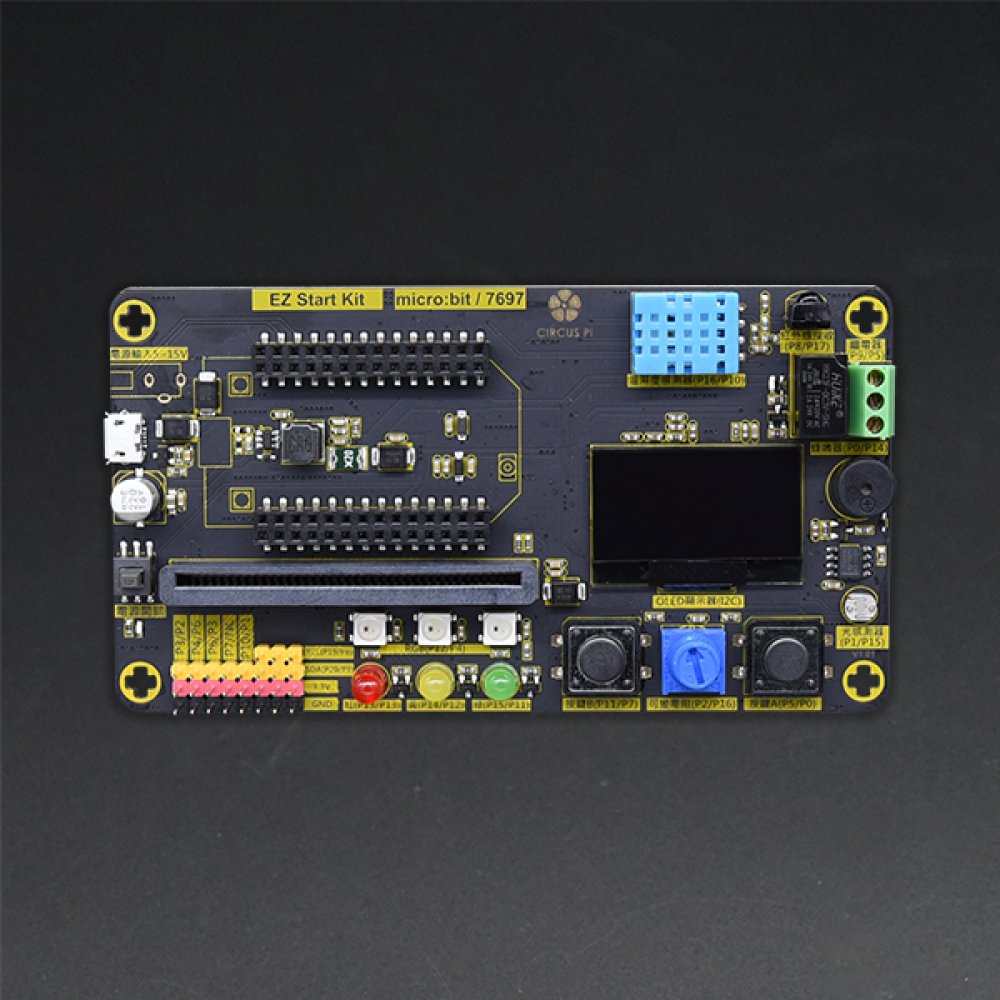

用LinkIt 7697來使用EZ Start Kit擴展板,具多項特色:
✅ 搭配了1.3吋的OLED液晶螢幕,較單使用LinkIt 7697& micro:bit有更高顯示變化
✅ 讓學生不要在浪費時間連接杜邦線,更減少因線路連接錯誤造成主板的損壞率
✅ 搭配10種以上不同的實驗項目,並提供micro:bit 範例程式 & LinkIt 7697範例程式,上手學習更輕鬆

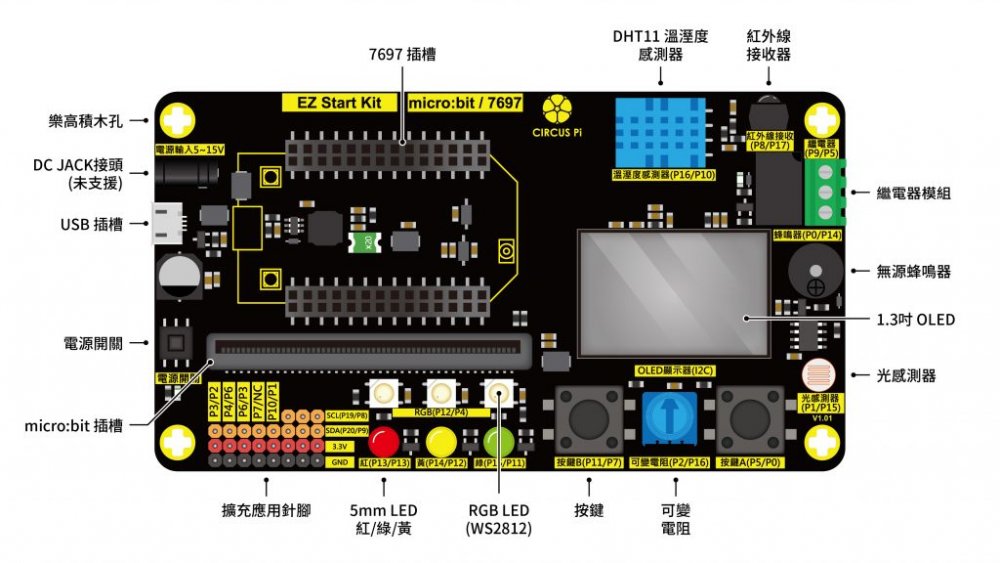

‧LinkIt7697插槽µ:bit插槽:支援LinkIt7697及micro:bit雙主板,依照專案需求選擇主板,開發模式更多元。
‧樂高積木孔:可配合樂高專案應用。
‧按鍵A&B:直徑約6.5mm的黑色圓形小按鈕,這兩顆按鈕能讓您輸入指令並控制擴展板。
‧溫溼度感測器:可以量測溫溼度的感測器,型號是DHT11
 量測值:空氣中的溫度(0~50度),與相對溼度(百分比),量測完成的數值可顯示於1.3吋的OLED液晶螢幕。
‧單色LED:單色LED共有三個顏色,分別是紅色、黃色、綠色
 有了這三顆燈除了可以練習如何用程式點亮LED,也能製作紅綠燈小專題。
‧光感測器:採用光敏電阻來檢測環境光的強弱,量測數值範圍是0~4095,數值越大表示光強度越強。
‧RGB LED:單色LED的上方有同樣數量的RGB LED燈,但這些RGB LED可不像普通的彩色LED
 它可是自帶驅動晶片的狠角色,只需一條訊號線即可控制點亮不同顏色,並且像火車車廂一樣可以一個串接一個。
‧蜂鳴器:能使用程式來讓它發出聲響,也可利用它來播放自己編的音樂或是當作警報器使用。

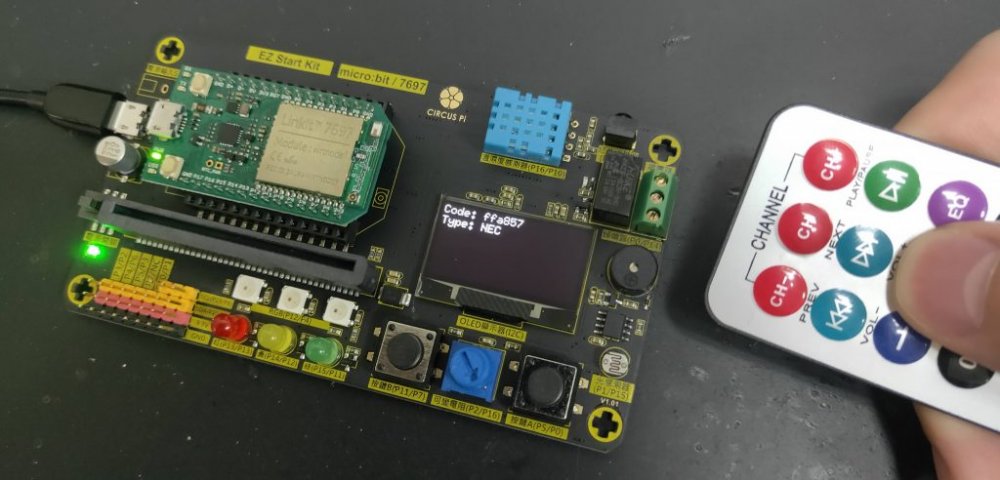

‧紅外線接收:可以接收紅外線遙控器發出的訊息,所以執行這次的範例程式,需要事前準備紅外線遙控器。

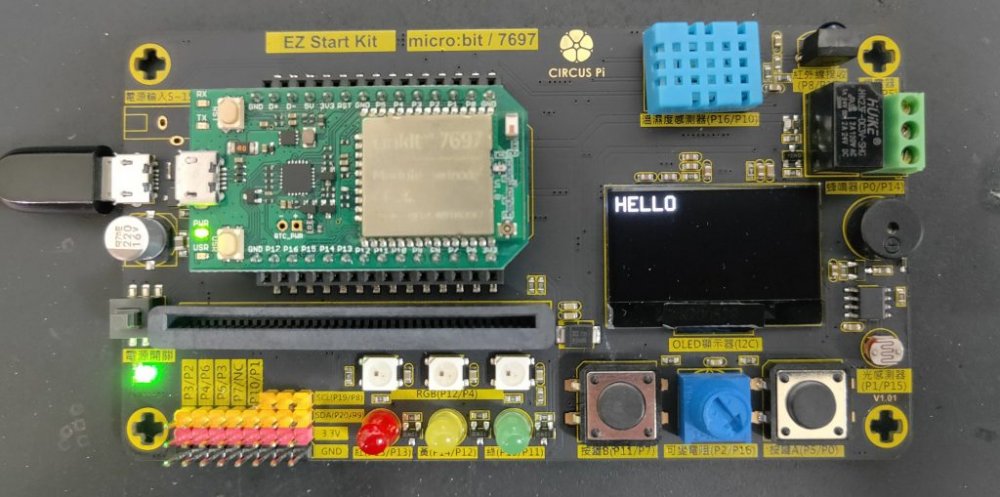

‧OLED顯示器:1.3吋的OLED螢幕,方便我們顯示感測器的數值外,也能用於程式除錯,是個不可或缺的功能。
 擴展板上感測器的範例程式內,也都有使用到這個OLED。

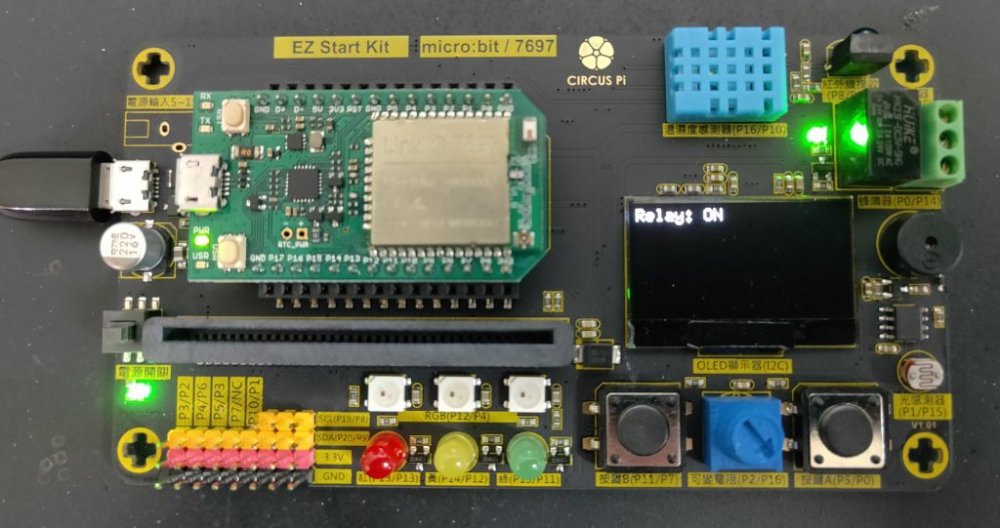

‧繼電器:主要功能是可用小電流控制大電流元件
 簡單來說就是一個電子開關,當您送電給它時,內部會接通,反之則斷開。
‧可變電阻:透過程式讀取可變電阻可得到0~4095的數值,調整數值的方法可透過旋轉可變電阻來改變
 可用來製作需要調節控制的專案,例如:透過可變電阻調整LED亮度。
